多功能光時域反射儀產品綜述
光時域反射計為7英寸電容全觸摸屏，集成了自動OTDR、專家OTDR、事件地圖、光功率計（OPM）、可視紅光故障定位（VFL）、穩定光源（LS）、多芯測試、損耗測試等功能。OTDR最大動態范圍28dB，可實現最遠100km精準測試，最小事件盲區3m，采樣分辨率最高2.5cm。配備4600mAh高密度大容量聚合物鋰電池，具備智能節電管理，同時支持充電寶供電及充電。
用于測量各類光纖光纜的長度、損耗、接續質量等參數，廣泛用于光纖到戶、城域網及二級骨干網通信系統的工程施工、線路維護及緊急搶修測試、光纖光纜的研制與生產測量等領域。
多功能光時域反射儀主要特點
l 7英寸超大觸摸屏，帶來絲滑操作及舒適的視覺體驗；
l 28dB動態范圍，輕松測試100km光纖線路；
l 一鍵自動測試，自動參數配置，自動事件分析，故障事件輕松查看；
l 自動光眼地圖，故障事件圖形化顯示，故障信息清晰可見；
l OPM、紅光、穩定光源等多功能集成一體，為您的工程作業保駕護航；
l 帶光測試，輕松駕馭光纖到戶場景，輕松定位光纖線路中的故障點；
l 支持Bellcore GR196及SR-4731文件格式；
l 光源支持連續/調制模式輸出；
l 4600mA超大容量電池，超長續航，滿足您一整天的工作需求。
快速自動測試

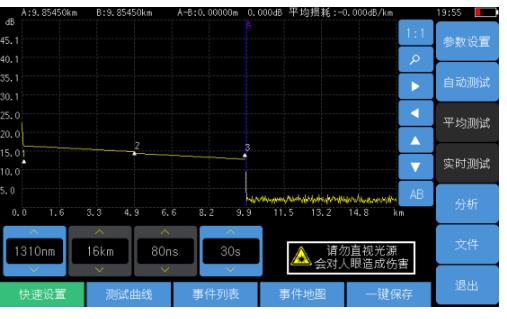

自動測試功能使得用戶無需了解更多的有關該儀器操作的細節，測試步驟變得非常簡單，只需要進入“自動OTDR”，將光纖接入產品對應OTDR端口、點擊【自動測試】按鈕即可，儀器會(huì )自動設置相應的測試條件并給出最終測試結果，包括測試曲線和事件列表等。
自動來光監測及告警功能
當OTDR測試光纖鏈路時，如果光纖中有通信光信號，會(huì )造成測試結果不準確，甚至會(huì )對儀器內部的探測器造成不可恢復的損壞。具有對被測光纖中的通信光信號自動監測功能，被測光纖只要接入到產品光接口中，測試階段自動感應并監測光纖中是否有通信光信號，一旦監測到有光信號，將及時提示告警信息，為儀器提供及時的保護。
技術規范
項目 | 6426A |
工作波長 | 1310/1550/1625/1650±20nm |
最大動態范圍 | 28dB |
事件盲區 | 3m |
測距準確度 | ±(0.75＋距離×0.0025％＋取樣間隔)m，不計折射率誤差 |
測距分辨率 | 0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m |
測試量程 | 0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km |
測試脈寬 | 5、10、30、80、160、320、640、1280、5120、10240、20480ns |
最大采樣點數 | 256k |
線性度 | 0.03dB/dB |
損耗分辨率 | 0.001dB |
折射率設置范圍 | 1.00000～1.99999(步長0.00001) |
距離單位 | 千米、米、千英尺、英尺 |
顯示 | 800×480、7英寸TFT彩色LCD(電容觸摸屏) |
光輸出接口 | FC/UPC（標配，可選配SC/UPC） |
界面語言 | 可選簡體中文、英文 (可獲得其它語言支持) |
外部接口 | USB Type C、Micro SD |
電源 | AC/DC適配器： 輸入：AC100V～240V、50/60Hz 輸出：DC/5V/2A 內部鋰電池：3.7V，4600mAh |
電池工作時間 | 低亮度，待機≥6h |
外型尺寸 | 寬×高×深≤200mm×150mm×38mm(不包含軟膠) |
重量 | ≤700g（含電池） |
環境適應性 | 工作溫度：0℃～+40℃(電池充電：5℃～40℃) 貯存溫度：-20℃～+60℃(電池：-20℃～60℃) 相對濕度：5%～95%，無結露 |
l VFL（標配）
工作波長：650nm±20nm
輸出功率：2mW(典型)
l 光功率計（標配）
波長范圍：850nm～1650nm
功率范圍：-60dBm～+3dBm
l 穩定光源（標配）
工作波長：與OTDR工作波長相同
輸出功率：≥-5dBm
l 6426A OTDR各標準模塊技術規范
單波長模塊:
模塊號 | 工作波長 | 波長 | 動態范圍1(dB) | 事件盲區2（m） | 衰減盲區3（m） |
6426A-1101 | 單模1625nm | 單 波 長 | 28 | 3.0 | 8.0 |
6426A-1102 | 單模1650nm | 28 | 3.0 | 8.0 |
雙波長模塊:
模塊號 | 工作波長 | 波長 | 動態范圍1(dB) | 事件盲區2（m） | 衰減盲區3（m） |
6426A-2101 | 單模1310/1550nm | 雙 波 長 | 28/26 | 3.0 | 8.0 |
6426A-2102 | 單模1310/1550nm | 26/24 | 3.0 | 8.0 | |
6426A-2103 | 單模1310/1550nm | 24/22 | 3.0 | 8.0 |
注：
1.環境溫度23℃±5℃，最大測試脈沖寬度，平均時間大于180s，SNR=1；
2.量程≤1.6km、脈寬5ns，光纖端面反射損耗≥40dB，典型值；
3.量程≤1.6km、脈寬5ns或更小脈沖，光纖端面反射損耗≥50dB，典型值。

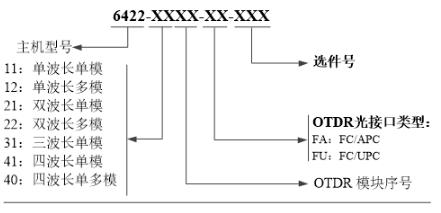

訂貨信息
l 主機：6426A 光時域反射計
l 標配：
序號 | 名稱 | 說明 |
1 | 光時域反射計 | 內含鋰電池 |
2 | 電源線組件 | 輸入：AC100V～240V、50/60Hz 輸出：DC/5V/2A |
3 | TF卡 | 容量32G，裝載在儀器內部，含分析軟件 |
4 | 用戶手冊 | - |
5 | 產品合格證 | - |
6 | 專用軟包 | - |
l 可選附件：
選件編號 | 名稱 | 說明 |
-001 | SC適配器 | - |
-002 | ST適配器 | - |
l 選購信息：
注：由于設計改進的需要，上述內容如有改變，恕不另行通知。
