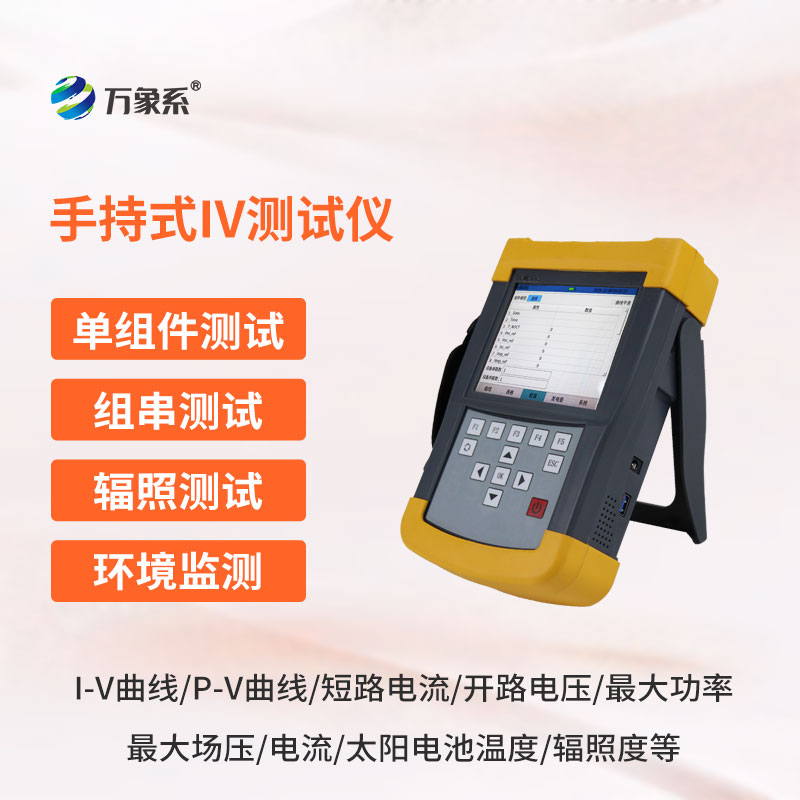

光伏組件功率測試儀

光伏組件功率測試儀

更新時間:2026-11-10

產品型號:WX-IV2

產品價格:電議

產品品牌:萬象系

光伏電站現場效率分析儀又稱光伏逆變器綜合測試儀,逆變器效率測試儀,光伏電站現場效率分析儀對光伏發電系統的功率檢測分析功能,可實時檢測光伏發電系統的功率、轉換效率和功率因數等參數,為用戶提供可靠的安全保障。
產品詳情

一、儀器概述

光伏電站現場效率分析儀又稱光伏逆變器綜合測試儀,逆變器效率測試儀,光伏電站現場效率分析儀對光伏發電系統的功率檢測分析功能,可實時檢測光伏發電系統的功率、轉換效率和功率因數等參數,為用戶提供可靠的安全保障。

產品為光伏組件IV曲線測試儀,電壓測試可達到1500V,電流測試可達20A,能夠測試最大30kW的光伏組串??梢詼y試太陽能電池組件/組串的開路電壓、短路電流、最大功率等參數,為用戶提供精準、高效的伏安特性測試工具。能夠快速檢測光伏組串在自然光照下的?作特征,設備操作簡單,攜帶?便,且配備?精度光電輻射傳感器與溫度傳感器,可提供準確的現場輻照度、背板溫度數值等參數。

便攜式IV測試儀采??體式封裝技術,操作界?功能說明清晰,?鍵式檢測數據導出,單塊組件/組串檢測速度5秒完成,快速精準全?的檢測功能可作為第三?檢測機構與電站運維的?選配置。整機配備?精度的電容負載,同時配備高精度、大量程光電輻射傳感器模塊,可以更準確的解析IV曲線,具備持續IV掃描優勢,助?光伏全體系電站的檢測。

二、主要功能及特點

1.觸摸屏加鍵盤操作,包含外設接口,充電接口、USB導出接口及485從機模塊接口,通過USB導出內部測試數據。

2.室外低照度伏安特性測試,內置通用型STC轉換模型,一鍵式快速檢測。

3.內部具備高壓隔離電源設計,為用戶提供可靠的安全保障。

4.安全防護設計,連續測試自保護機制和硬保護,帶過壓過流和溫度保護。

5.內置大容量鋰離子電池,為測試提供充足電力。

6.具備太陽能光伏板溫度檢測、太陽輻照度檢測等環境監測功能。

7.配備可調節光電輻射傳感器夾具、按壓式溫度探頭安裝工具,適配多尺寸光伏板,測量更精準,安裝方便快捷。

8.可測量參數:I-V曲線,P-V曲線,短路電流,開路電壓,最大功率,最大電壓,電流,太陽能電池板溫度,輻照度等。

三、技術參數

1.儀器特性

名稱便攜式IV測試儀
測試接口4線制連接
其他接口TYPE-C充電接口,USB 接口,航插接口
顯示屏7寸高亮,1024*600,電容觸摸
供電內置鋰電池
電池參數11.1V/7.8AH
電池續航9小時
充電5V 2A(10W),電池充電:0℃~50℃
設備尺寸385mm*298mm*196mm
設備重量5.3kg(<6kg)
工作溫度-10°℃~50°℃
存儲溫度-20°℃~60°℃
濕度5%~95%,無結露

2.儀器功能

(1)可測量參數:短路電流,開路電壓,最大功率,峰值功率點電壓,電流,IV、PV曲線。

(2)太陽能電池組件發電量測試、輻射量測試功能及實時功率、輻照度曲線功能。

(3)即時數據轉換為STC(標準測試條件)下的數據功能。

(4)測量顯示太陽電池組件表面輻照度,太陽電池組件的背面溫度。

(5)電流電壓檢測增益自調節功能,根據接入組件電流電壓自動切換測試量程,實現高精度檢測。

(6)測試數據自動存儲功能,最大可存儲30天的測試數據。

(7)測試原始數據點存儲,測試波形數據及測試條件存入設備內部存儲中。

(8)U盤數據導出功能,將本機內存儲的歷史測試數據文件直接拷貝到U盤中。

(9)智能電池電量指示功能。

(10)快速短路電流測試功能。

(11)過壓過流保護功能。

3.儀器測量詳細參數指標

型號便攜式IV測試儀
直流電壓測量范圍15V-1500V
測量分辨率0.05V
測量精度±0.5%
直流電流測量范圍0.5A-20A
測量分辨率0.001A
測量精度±0.5%
最大功率測試測量范圍50W-30kW
STC轉換轉換精度±5%
輻照度測量范圍0-2000W/㎡
測量分辨率1
測量精度<±3.0%
溫度測量范圍-50℃-100℃
測量精度±0.5℃

四、產品功能及優勢

1.產品功能

(1)單組件測試:便攜式光伏IV曲線測試儀具備單組件IV/PV測試功能,最快5S顯示測試結果,單組件檢測更為精準,檢測更快速。

(2)組串測試:設備提供太陽能電池板組串測試功能,最大支持開路電壓1500V/短路電流20A的組串參數,可快速測試出光伏整串的開路電壓、短路電流、最大功率點等參數,并快速篩選不同組串之間的電性能。

(3)連續測試:便攜式IV測試儀具備連續測試功能,配置相關參數可實現IV/PV、總輻射量、發電量的連續測試功能,并自動存儲測試數據。

(4)輻照度測量:將光電輻射傳感器使用配套安裝夾具平行于太陽能電池板安裝,測量實時輻照度。

(5)背板溫度測量:使用按壓式安裝工具,安裝溫度傳感器探頭,緊貼太陽能組件背板,背板溫度測量更準確。安裝拆卸更便捷。

2.產品優勢

(1)?精度曲線測試

采用高精度電容式負載搭配高速采樣算法實現從開路電壓(Uoc)到短路電流(Isc)的全范圍掃描,整個測試周期控制在毫秒級,有效規避輻照度波動帶來的誤差,實現高精度IV、PV曲線測量。單組件檢測更精準快速。

(2)自動量程切換

針對不同規格的組件/組串的電流電壓,內部自動切換測試量程,實現更精準的組件/組串參數測量。

(3)測試數據自動存儲

IV曲線、PV曲線、總輻射量、發電量測試數據及當次測量環境參數自動存儲,原始電壓電流數據自動存儲,支持U盤導出方便后續分析處理。

(4)持久續航

內置?容量鋰電池,長達9H持續續航為測試提供充?電?。

(5)?壓隔離設計更安全

設備內部具備?壓隔離電源設計,為?戶提供可靠的安全保證,開路電壓最?測試范圍可到1500V,提供?達30KW光伏陣列測試功能。

(6)觸摸屏操作

主機操作觸摸屏加按鍵的操作?式,?亮的液晶屏幕可在陽光下顯?更為清晰,整機包含豐富的外設計接口。

(7)國標行業基準

◎IEC61215-2005地??晶體硅光伏組件—設計鑒定與定型

◎IEC61646-2008地??薄膜電池設計與鑒定規范

◎CGC/GF003.1:2009并?光伏發電系統?程驗收技術規范第1部分:電?設備

◎GB4793.1-2007/IEC60010-1測試、控制和實驗室?電?設備的安全要求

◎IEC60904-22007標準太陽電池的要求

◎IEC60891-2009光伏器件的IV實測特性的溫度和輻照度修正?法
