更新時間:2026-11-11
產品型號:WX-QL1
產品價格:電議
產品品牌:萬象系
橋梁在線監測系統解決方案又稱橋梁安全監測,橋梁監測系統,橋梁在線監測系統解決方案基于物聯網感、傳、知、用技術,適用于橋梁施工期及運營期結構監測,對橋梁工作狀態進行評估和預報,以確保橋梁的安全運行狀況。
一、橋梁在線監測系統解決方案監測背景
橋梁作為交通運輸的重要組成部分,隨著我國交通事業的發展,其安全性、耐久性和正常使用功能,越來越被人們所關注。我國是個橋梁大國,據交通部最新數據統計,截至2019年末,我國約有87.83萬座公路橋梁(不含市政橋梁)。影響橋梁的因素居多,人為因素、車輛長期超載、材料自身退化、自然災害等,導致現役橋梁出現承載力降低、結構受損等各種病害,同時缺乏及時到位的管理養護。損傷如果不能及時得到檢測和維修,輕則影響行車安全和縮短橋梁使用壽命,重則導致橋梁突然破壞和倒塌。因此,建立一套針對橋梁的智能在線監測系統,及時發現橋梁結構的損傷顯得尤為迫切。
二、橋梁在線監測系統解決方案系統概述
我司擁有多年橋梁監測經驗,建立的智能化、信息化、自動化的橋梁在線監測系統,能夠全面掌握橋梁施工、運營的安全狀況,為橋梁建設、日常養護、管理和突發事件應急處置發揮巨大作用?;谠朴嬎惴?wù)中心,可容納區域內所有橋梁監測系統,形成區域性橋梁健康監測平臺,實現區域內所有橋梁結構統一監控管理。
三、橋梁在線監測系統解決方案主要監測內容
1.幾何線形監測:拱肋線形監測、主梁撓度監測、軸線偏移測量;
2.應力應變監測:梁體應變、橋塔應變、主拱應變、橋墩應變等;
3.索力/拉力監測:系桿拉力、吊桿拉力、錨索應力等;
4.環境監測:風速風向、溫濕度、雨量、能見度、腐蝕
7.偏位監測:塔頂偏位、拱腳偏位、拱頂偏位;
8.振動監測:梁體振動、拱頂振動、橋塔振動、吊桿(索)振動;
9.荷載監測:動態稱重系統;
10.傾斜監測:橋塔傾斜、橋墩傾斜、梁體傾斜;
11.其他監測:裂縫監測、疲勞監測、船撞、攝像機。

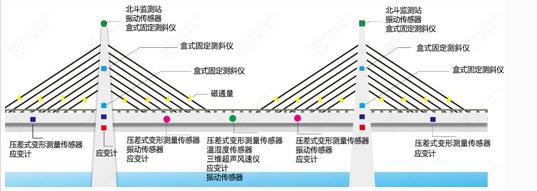

四、橋梁在線監測系統解決方案監測示意圖
五、橋梁在線監測系統解決方案監測項目一覽表
監測項 | 設備名稱 | 監測項 | 設備名稱 |
應力應變 | 應變計 | 伸縮縫 | 直線位移傳感器 |
索力 | 磁通量傳感器/加速度計/錨索計 | 溫濕度 | 溫濕度傳感器 |
振動加速度 | 加速度計 | 車輛荷載 | 動態稱重系統 |
變形位移 | GNSS、盒式固定測斜儀 | 橋面視頻 | 紅外網絡(luò )高速球機 |
沉降/撓度 | 靜力水準儀 | 風速風向 | 風速風向儀 |
裂縫 | 裂縫計 | 地震 | 加速度計 |
六、橋梁在線監測系統解決方案監測依據
《市政橋梁結構監測技術標準DB22∕T 5035-2020》
《橋梁結構健康監測系統設計規范DB32∕T 3562-2019》
《橋梁結構監測系統技術規程DG∕TJ 08-2194-2016》
《公路橋梁結構安全監測系統技術規程JT/T 1037-2016》
《建筑與橋梁結構監測技術規范GB50982-2014》
《結構健康監測系統設計標準CECS-333-2012》
七、橋梁在線監測系統解決方案實現功能
1. 全生命周期監測:實現橋梁全生命周期監測,包括施工期和運營期的相關內容,例如施工期的應變、溫度、線性,運營期的應變、線性、振動、環境、受力等,進行數據存儲分析,GIS+BIM或GIS+4D模型綜合展示,掌握橋梁全生命周期狀態,為管理提供決策依據;
2. 報表自動推送:監測結果除了實時顯示外,系統會(huì )自動生成對應的日報,支持一鍵下載。一旦數據超過閾值時,可及時預警并通知相關單位及時采取相應措施;
3. 分級預警:按照要求設定不同預警等級,當數據異常時,根據設置自動觸發預警信息,包括平臺推送、短信和郵件通知對應人;
4. 積累橋梁狀態數據:為橋梁長期運營和養護、維修、加固提供必要的決策依據,并對橋梁在突發事件發生后的安全狀態評估提供依據,同時采用AI算法,預測橋梁未來時間段內的結構響應和發展;
5. 提供參考依據:驗證橋梁的設計建造理論及施工工藝,從而完善相關設計施工技術規程,保障橋梁的使用安全。
